伺服电动缸内部结构解析
文章出处:未知 人气:发表时间:2020-09-21 11:06
电动缸是将伺服电机与丝杠一体化设计的模块化产品,将伺服电机的旋转运动转换成直线运动,同时将伺服电机最佳优点-精确转速控制,精确转数控制,精确扭矩控制转变成-精确速度控制,精确位置控制,精确的力控制;实现高精度直线运动系列的全新革命性产品。

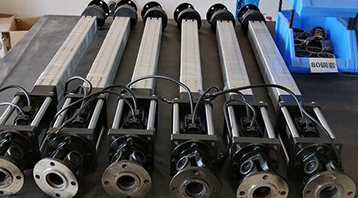

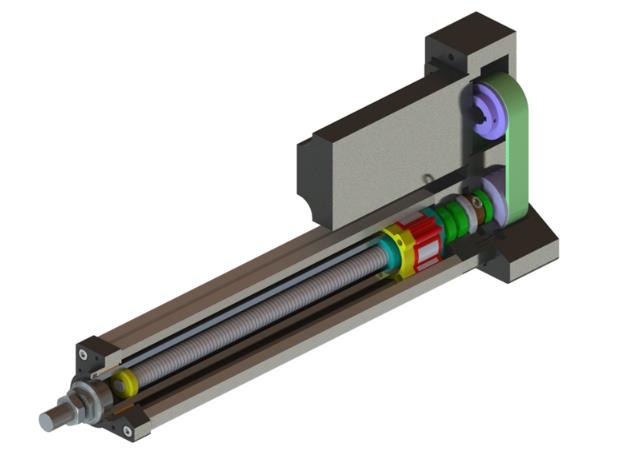

伺服电动缸的内部结构
伺服电动缸的结构简单的分为:丝杆、缸体、电机和动力管,目前市面上所有的电动缸都是-样的,下面我们看看不同类型电动缸的结构。
国产电动缸内部结构图-般分为下面三种
1、伺服电机、尾部双尾片环、滚珠丝杆、缸体、直线位移传感器、前端盖、 杆端双尾片耳环
2、皮带轮罩、后底板、轴承座、下限位开关、缸体、上限位开关、 前法兰、活塞杆、前端盖、伺服电机、行星减速机。
3、伺服电机、侧面法兰、轴承座、缸体、光栅尺、活塞杆
伺服电动缸的组成
力传感器:将力的量值转换为相关电信号的器件。力是引起物质运动变化的直接原因。力传感器能检测张力、拉力、压力、重量、扭矩、内应力和应变等力学量。
丝杠:由螺杆、螺母、钢球、预压片、反向器、防尘器组成。它的功能是将旋转运动转化成直线运动,这是艾克姆螺杆的进一步延伸和发展,这项发展的重要意义就是将轴承从滑动动作变成滚动动作。
压头:压头就是单位重量流体的能量,在流体力学中,流体的压力用高度来表示,人们把它称做压头。
同步带:以钢丝绳或玻璃纤维为强力层,外覆以聚氨酯或氯丁橡胶的环形带,带的内周制成齿状,使其与齿形带轮啮合。同步带传动时,传动比准确,对轴作用力小,结构紧凑,耐油,耐磨性好,抗老化性能好。
伺服电机:可使控制速度,位置精度非常准确,可以将电压信号转化为转矩和转速以驱动控制对象。分为直流和交流伺服电动机两大类,其主要特点是,当信号电压为零时无自转现象,转速随着转矩的增加而匀速下降。
编码器:将信号或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。按照读出方式编码器可以分为接触式和非接触式两种,按照工作原理编码器可分为增量式和绝对式两类。
伺服电动缸的内部结构
伺服电动缸的结构简单的分为:丝杆、缸体、电机和动力管,目前市面上所有的电动缸都是-样的,下面我们看看不同类型电动缸的结构。
国产电动缸内部结构图-般分为下面三种
1、伺服电机、尾部双尾片环、滚珠丝杆、缸体、直线位移传感器、前端盖、 杆端双尾片耳环
2、皮带轮罩、后底板、轴承座、下限位开关、缸体、上限位开关、 前法兰、活塞杆、前端盖、伺服电机、行星减速机。
3、伺服电机、侧面法兰、轴承座、缸体、光栅尺、活塞杆
力传感器:将力的量值转换为相关电信号的器件。力是引起物质运动变化的直接原因。力传感器能检测张力、拉力、压力、重量、扭矩、内应力和应变等力学量。
丝杠:由螺杆、螺母、钢球、预压片、反向器、防尘器组成。它的功能是将旋转运动转化成直线运动,这是艾克姆螺杆的进一步延伸和发展,这项发展的重要意义就是将轴承从滑动动作变成滚动动作。
压头:压头就是单位重量流体的能量,在流体力学中,流体的压力用高度来表示,人们把它称做压头。
同步带:以钢丝绳或玻璃纤维为强力层,外覆以聚氨酯或氯丁橡胶的环形带,带的内周制成齿状,使其与齿形带轮啮合。同步带传动时,传动比准确,对轴作用力小,结构紧凑,耐油,耐磨性好,抗老化性能好。
伺服电机:可使控制速度,位置精度非常准确,可以将电压信号转化为转矩和转速以驱动控制对象。分为直流和交流伺服电动机两大类,其主要特点是,当信号电压为零时无自转现象,转速随着转矩的增加而匀速下降。
编码器:将信号或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。按照读出方式编码器可以分为接触式和非接触式两种,按照工作原理编码器可分为增量式和绝对式两类。
