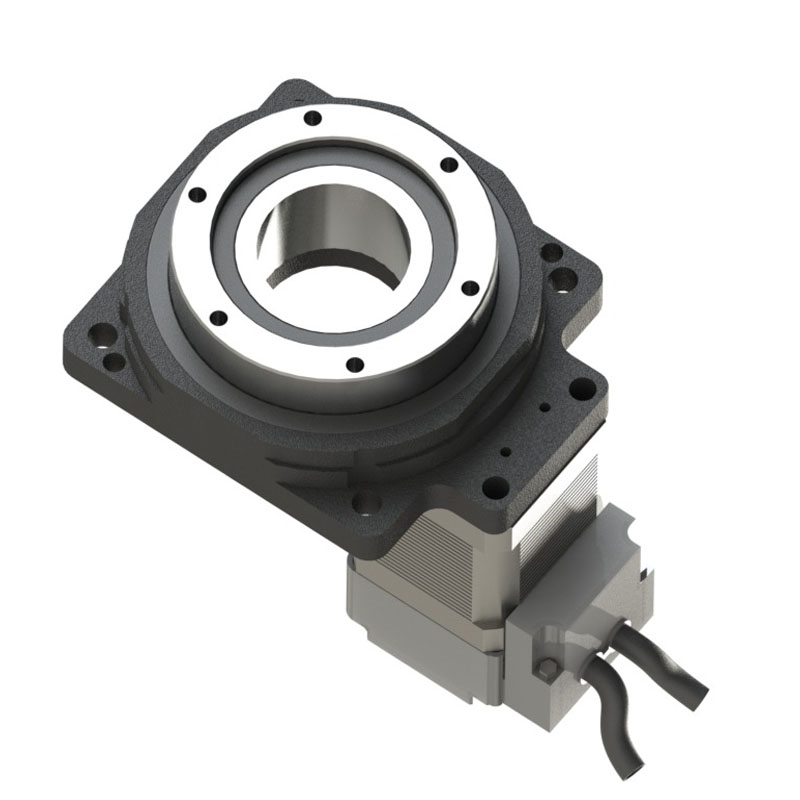

中空轴旋转平台减速机高速轴部件的装配

文章出处：合富源中空旋转平台人气：发表时间：2019-07-08 10:47

检查中空轴旋转平台减速机的齿轮轴与滚动轴承的尺寸，轴承牌号其两者尺寸及公差是否相符，并将检查中空轴旋转平台合格的轴承放在油箱内加热，用80%汽缸油，20%45#机油，油温在80-100度，加热时间不少于15分钟，轴承内孔加热后热膨胀误差可用下面的公式计算。

D=adt

上面公式中的D=轴承加热后内径变形是mm

a指的是轴承材料的热膨胀系数

d指的是轴承内径mm，

t指的是轴承加热前与加热后的温差。

将轴承装在齿轮轴上前，注意装入挡油板及定距环等件。

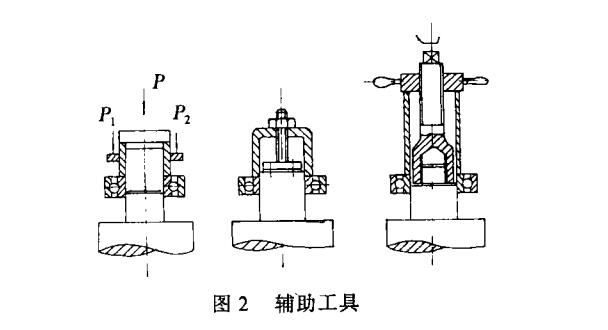

中空旋转平台减速机轴承内孔与轴配合大多采用过渡配合，k，m,j等，轴承往轴上装配时采用热装和压装可压力机，用力锤冲子，用辅助工具安装（见图2）

当中空轴旋转平台减速机轴承内环孔压套在轴上，是过渡配合，轴孔之间有一定的过盈量，其装配压力P可安下面的公式确定。

P=TDUE&B/2N(KG)

p指的是轴承内环压套在轴上所需压力

TD指的是实际过盈量，通常取计算过盈的90%

U指的是配合表面滑动摩擦系数

E指的是模具KG/CM2，滚珠轴钢E=2.12*106KG/CM2

B指的是轴承内环宽度CM

N指的是轴承系数

轻系列N轻=2.78

中系列N中=2.27

重系列N重=1.96

装配轴端盖，交检
