东莞伺服电动缸厂家解析折返式电动缸的结构

文章出处:合富源中空旋转平台 人气:发表时间:2019-08-26 11:08
折返式电动缸在业界又被称为平行式电动缸和折叠式电动缸,折返式电动缸适用于安装在位置比较小的场合。东莞伺服电动缸厂家为您解析折返式电动缸的结构……



折返式电动缸的结构

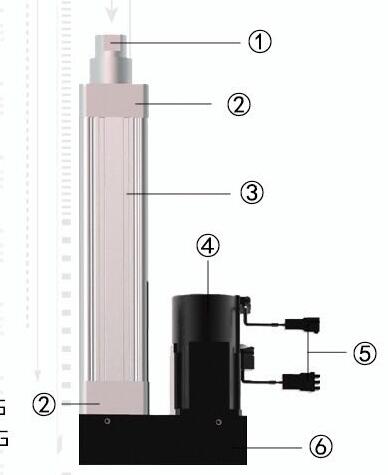

折返式电动缸的电机平行于电动缸安装,折返式电动缸的结构包括:1、滚珠丝杆,2前端座和后端座,3、缸体,4、伺服电机,5、电机制动接头(可连接电机编码器、驱动器)6、电机座


折返式电动缸的零件加工工艺

安装板:6061-T6阳极氧化铸铝板
推力轴承:角接触,高推力滚珠轴承
丝杠/螺母:铜;碳钢合金
螺旋齿轮:合金钢,表面硬化
导向缸:6063-T6阳极氧化铝硬化外壳
推力管:300系列不锈钢,1/4硬度并接地
滚珠丝杠/螺母:热处理碳合金钢
皮带/皮带轮:AT-5,带可拉伸钢丝的聚氨酯

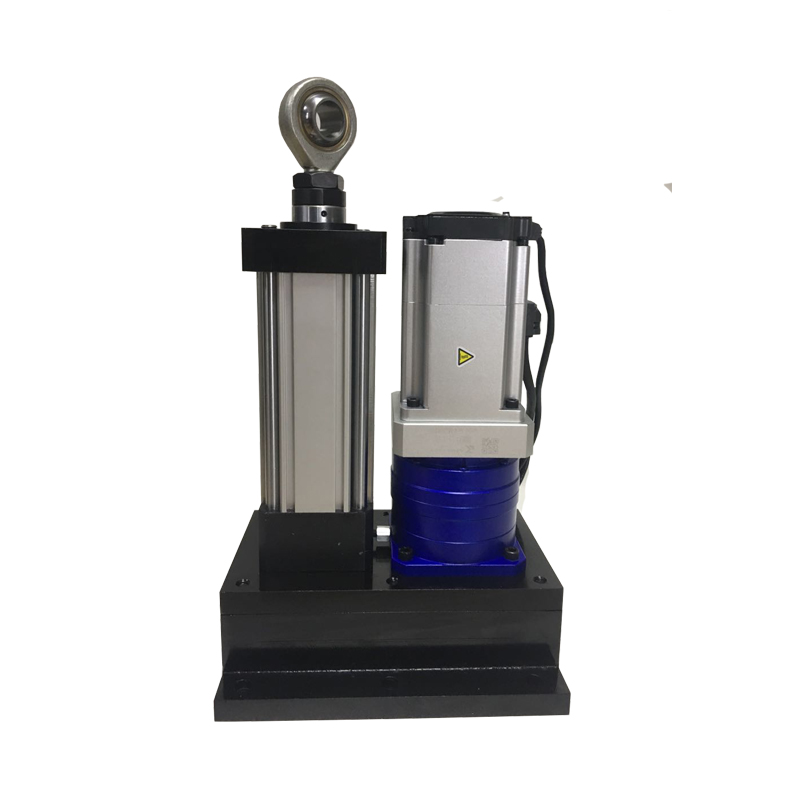

折返式电动缸

折返式电动缸的特点


折返式电动缸选用的同步带,具有强度高,间隙小,寿命长的特点,使整个折返式电动缸具有较高的控制性和控制精度。伺服电机和电动缸配合灵活,安装容易,设定简单,使用方便。
